Tugas Praktikum 2 Admin Jaringan (FTP dan SAMBA SERVER ) di PENS(Politeknik Elektronika Negeri Surabaya)

DASAR TEORI

1. Samba

Samba merupakan aplikasi Unix yang memanfaatkan protokol SMB (Server Message Block). Sebagian sistem operasi memanfaatkan SMB dalam komunikasi client-server-nya, termasuk Windows dan OS/2. Samba memungkinkan mesin Linux berkomunikasi dengan mesin Windows/Dos mapupun OS/2. Samba dapat digunakan untuk :

- Berbagi (share) file dan printer pada semua komputer yang terhubung ke

jaringan.

- Client unix/Linux bisa mengakses file system windows

- Client windows bisa mengakses file system Linux dan sebaliknya

- Mengintegrasikan authentikasi antara linux dan Windows ke dalam suatu

domain pada suatu jaringan.

- Menempatkan mesin Unix (Linux) sebagai Primary Domain Controller

sebagaimana yang dilakukan Windows NT / 2000 server.

Samba merupakan aplikasi Unix yang memanfaatkan protokol SMB (Server Message Block). Karena memakai protokol yang sama yaitu SMB, maka dengan Samba memungkinkan mesin Linux berkomunikasi dengan mesin Windows/Dos maupun OS/2. Gambar 2.1 berikut adalah contoh sharing service yang memungkinkan kita melihat computer dan printer sharing dalam satu domain.

Dengan aplikasi samba ini memungkinkan juga untuk melakukan mapping printer dan folder dari windows

Samba dibuat dan disusun pertama kali oleh ANDREW TRIDGELL. Pada bulan Desember 1991 ia menerima program eXcursion dari Digital. Sayangnya program tersebut hanya bekerja dengan 'pathworks' ke mesin VMS atau ultrix, yang memaksanya untuk mempelajari bagaimana file dikomunikasikan. Setelah sekian lama mencoba, akhirnya Andrew berhasil memasukkan salah satu direktori dari mesin Digital ke dalam 'pathworks' DOS di rumahnya. Setahun kemudian Andrew telah memasuki komunitas Linux, dan pada Desember 1993 ia mengeluarkan "NetBIOS for Unix". Dengan menggunakan mailing list, program ini dikembangkan bersama-sama hingga menjadi Samba Team sebagaimana sekarang.

Saat ini Samba dikembangkan sebagai bagian dari Open Source Software (Software yang memberikan kode sumbernya) dan didistribusikan dibawah lisensi GNU. Proyek pengembangannya masih tetap berjalan hingga sekarang dikoordinasikan oleh ANDREW TRIDGELL dari rumahnya di Canberra dengan tim tersebar di seluruh dunia. Informasi lengkap tentang SAMBA dapat diperoleh di www.samba.org

Aplikasi Samba biasanya dijalankan sebagai daemon. Dua aplikasi utamanya adalah :

• smbd , daemon yang memberikan layanan berbagi file dan printer dalam sebuah

jaringan yang menggunakan protokol SMB. Smbd juga memberikan otentikasi

dan otorisasi bagi kliennya. Server Message Block (SMB) adalah protokol yang

digunakan untuk filesharing, printer sharing.

• nmbd,dDaemon yang memanfaatkan Windows Internet Name Service (WINS),

dan membantu klien untuk browsing di network neighborhood.

Selain 2 daemon utama di atas, aplikasi samba juga mempunyai beberapa program

pendukung yaitu :

• smbclient , aplikasi di klien dengan tampilan mirip ftp untuk mengakses

SMB resource share (mengakses share files)

• smbtar, Program yang memback up data yang dishare. Mirip tar di Linux.

• Nmblookup, Program yang membantu mencari nama (names lookup) dengan

memanfaatkan NetBIOS over TCP/IP. Nmblookup dapat digunakan untuk

meresolve dari nama komputer ke nomor IP dan sebaliknya.

• smbpasswd , Program yang memungkinkan administrator mengatur password

yang terenkripsi yang dipergunakan oleh Samba Server.

• Smbstatus, Program yang memonitor status terakhir dari share resources yang

diberikan oleh Server Samba.

• Testparm, Program kecil untuk melakukan proses debug (memeriksa

parameter) terhadap file konfigurasi Samba (smb.conf)

• Swat, Samba Web Administration Tool, program bantu yang memberikan

interface model web untuk mengadministrasi Samba. SWAT mempermudah edit

smb.conf (file konfigurasi Samba) mengatur resource share, melihat status

Samba terakhir, dengan dukungan file help yang sangat bermanfaat.

2. FTP Server

FTP menggunakan protokol transport TCP untuk mengirimkan data/file. TCP dipakai sebagai protokol transport karena protokol ini memberikan garansi pengiriman dengan FTP yang dapat memungkinkan user mengakses file dan direktori secara interaktif, diantaranya :

• Melihat daftar file pada direktori remote dan lokal.

• Menganti nama dan menghapus file.

• Transfer file dari komputer remote ke lokal (download).

• Transfer file dari komputer lokal ke remote (upload).

Gambar 2.3 di bawah ini menunjukkan mekanisme transfer file dari host lokal ke remote, proses transfer file seperti ditunjukkan dengan tanda panah pada gambar tersebut. Tahapan FTP dimulai dari client memasuki jaringan TCP/IP, komputer remote yang akan dituju disebut host FTP, dan host FTP ini harus memiliki software FTP server yang telah diinstall agar dapat berinteraksi dengan sistem file pada host. Untuk memulai melakukan FTP, maka berikan perintah seperti berikut :
%ftp [hostname]

tanda % adalah prompt default pada OS Unix, hostname merupakan nama secara simbolik atau nomor IP dari komputer yang akan dituju. Bila sudah dapat tersambung maka akan ditanyakan nama user dan password, isian nama user dan password sesuai dengan account yang diberikan seperti yang digunakan bila user akan menggunakan server tersebut, tetapi pada FTP server yang umum, untuk nama user dapat digunakan ftp atau anonymous dengan menggunakan password yaitu alamat e-mail, akan tetapi memiliki hak akses yang terbatas sesuai yang ditetapkan administrator FTP server.

Ketika kita menggunakan FTP (sebagai user) terdapat dua jenis atau cara yang dapat dilakukan:

• Anonymous, Sistem FTP anonymous sudah sejak lama diciptakan dengan tujuan

agar setiap orang yang terkoneksikan ke dalam dunia internet dapat saling berbagi

file dengan orang lain yang belum memiliki account dalam server. Dengan sistem

ini setiap orang dapat menggunakan sebuah account yang umum (public account)

berupa anonymous. Mempunyai hal keterbatasa hak akses. Keterbatasan yang

dimiliki ketika pengguna menggunakan jenis FTP anonymous biasanya meliputi

keterbatasan dalam proses akses directrory dan file yang tersedia dalam server yang dituju. Selain itu, pengguna yang menggunakan sistem ini tidak dapat melakukan uploading data terhadap server yang dituju. Namun sebaliknya ia hanya memiliki kemampuan dalam downloading, baca file tertentu dan pindah directory yang diizinkan oleh pemilik server.

• User legal (authenticated user), adalah sebuah cara lain yang digunakan oleh

pengguna internet dalam mengakses sebuah server dengan menggunakan FTP.

Untuk dapat mengkases remote host, cara user legal (authenticated user) menuntut

kita untuk memiliki sebuah account khusus yang dimiliki secara pribadi. Untuk

dapat memiliki account khusus ini, seorang pengguna harus mendaftarkan diri

terlebih dahulu kepada pemilik remote host tersebut. Terdapat banyak server yang

memberikan fasilitas account FTP secara gratis, selain server lain yang

mengharuskan pengguna untuk membeli sebuah account yang tentunya dengan

fasilitas yang lebih banyak dibandingkan dengan sebuah account yang dimiliki

secara free. Dengan menggunakan account ini, seorang pengguna memiliki

hak akses yang jauh berbeda dengan seorang pengguna jenis anonymous. Selain

kemampuan yang dimiliki oleh pengguna anonymous, seperti download dan

berpindah dari satu directory ke directory lain serta kemampuan baca file tertentu,

uploading, membuat sebuah directory, menghapus file dan directory. Hak yang

dimiliki adalah hak seorang pemilik bukan seorang pengunjung biasa.

Contoh aplikasi FTP server :

- Proftpd

- Vsftpd

- Wuftpd

- IIS (didalamnya terdapat FTP Server)

Contoh aplikasi FTP client

- CuteFTP, Wget

- WsFTP

- GetRight

- AbsoluteFTP

- SmartFTP

- Filezilla( Mendukung SFTP)

TUGAS PENDAHULUAN

1. Apa kegunaan utama ftp?

2. Klasifikasikan jenis ftp server berdasarkan tipe usernya!

3. Apa fungsi samba?

4. Sebutkan file-file yang berhubungan dengan samba dan jelaskan kegunaan file tersebut

5. Jelaskan langkah-langkah yang akan anda kerjakan untuk melakukan konfigurasi samba

JAWABAN
1. Fungsi utama dari FTP adalah melakukan pertukaran file dalam jaringan, baik itu jaringan local maupun jaringan global (internet).

2. a) Anonymous FTP Server atau dapat juga disebut Public FTP Server. Server komputer ini dapat diakses dan terbuka bagi semua pemakai internet. File-file dalam server ini dapat di-download secara gratis. Untuk menggunakan Anonymous FTP ini pennguna memasukkan login dengan username Anonymous dan password yang dipakai berupa alamat e-mail atau dapat pula menggunakan username guest tanpa password, hal ini tergantung dari server FTP yang dituju.
b) Private FTP Server, Server komputer ini hanya bisa diakses dan dipergunakan oleh user tertentu yang terdaftar secara resmi. Server ini biasanya berisi data dan informasi pribadi yang khusus digunakan untuk pemakai tertentu atau perusahaan tertentu. Pemakai khusus ini biasanya mempunyai username dan password untuk dapat terhubung dengan server jenis ini.

3. - Menghubungkan antara mesin Linux (UNIX) dengan mesin Windows.

Sebagai perangkat lunak cukup banyak fungsi yang dapat dilakukan oleh samba software, mulai dari menjembatani sharing file, sharing device, PDC, firewall, DNS, DHCP, FTP, webserver, sebagai gateway, mail server, proxy dan lain-lain. Fasilitas pengremote seperti telnet dan ssh juga tersedia. Salah satu keunggulan lainnya adalah adanya aplikasi pengaturan yang tidak lagi hanya berbasis teks, tetapi juga berbasis grafis yaitu swat. Menempatkan masin Linux/UNIX sebagai PDC (Primary Domain Controller) seperti yang dilakukan oleh NT dalam jaringan Wondows.

- Samba PDC (Primary Domain Controller) bertujuan sebagai komputer yang akan melakukan validasi user kepada setiap client yang akan bergabung dalam satu domain tertentu, dengan kata lain hanya user yang terdaftar yang diijinkan masuk ke domain tersebut dan mengakses semua fasilitas domain yang disediakan.

- Dapat berfungsi sebagai domain controller pada jaringan Microsoft Windows.

4. Smbtar

Program yang mem Back up data yang di share. Mirip tar di Linux

Nmblookup

Program yang membantu mencari nama (Names lookup) dengan memanfaatkan NetBIOS Dover TCP/IP . Nmblookup dapat digunakan untuk meresolve dari nama komputer ke nomor IP dan sebaliknya.

Smbpasswd

Program yang memungkinkan administrator mengatur password yang terenkripsi dan dipergunakan oleh Samba Server

Smbstatus

Program yang memonitor status terakhir dari share Resources yang diberikan oleh Samba Server

Testparm

Program kecil untuk melakukan proses debu (memeriksa parameter ) terhadap file konfigurasi Samba (snob.conf)

Swat (Samba Web Administrator Tool)

Program bantu yang memberikan interface model Web untuk mengadministrasi Samba. SWAT mempermudah edit smb.conf mengatur Resource share , melihat status Samba terakhir , dengan dukungan file helm yang sangat bermanfaat.

5. Langkah-langkah:

a. Install samba dengan cara apt-get install samba samba-common

b. Pada client yang akan mengakses samba server install samba client dengan cara apt-get install smbclient smbfs

c. Buka konfigurasi samba dengan cara

d. Hilangkan tanda pagar pada security = user

e. Menambahkan folder yang akan di bagikan

f. Menambahkan user ke dalam user samba

g. Membuat folder yang akan dibagikan tadi

h. Restart service samba

LAPORAN PERCOBAAN

A. PERCOBAAN FTP

1. Melakukan installasi paket FTP, pada percobaan ini menggunakan proftpd

2. Memastikan daemon ftp sudah berjalan pada system lalu dengan menggunakan ftp client melakukan koneksi ke ftp server, siapkan user dan password untuk masuk ke ftp server.

Ket: ip client adalah ip saya yaitu 10.252.108.130 dan yang berperan sebagai ip server adalah 10.252.108.194

Ket: perintah ls untuk mengetahui isi dari direktori yang sedang dibuka dan cd untuk berpindah ke direktori lain.

Ket: perintah get digunakan untuk mendownload file dari server. Untuk kali ini saya mendownload file a.png dan c.png

Ket: perintah put digunakan untuk mengupload file ke server. Untuk kali ini saya mengupload file aBuatRizky.png

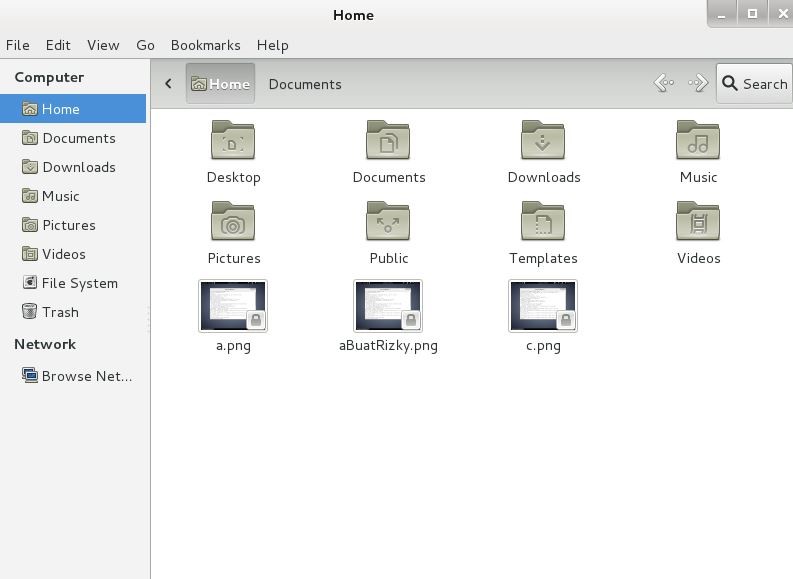

3. Memeriksa apakah file a.png dan c.png sudah kita dapatkan

4. Memeriksa apakah file aBuatRizky.png sudah berhasil terupload ke server

5. Untuk ftp client mode GUI ke server ftp, dapat digunakana filezilla. Pertama-tama install filezilla terlebih dahulu.

6. Mencoba membuat direktori bernama kukuh di server ftp dengan ip 10.252.108.123

7. Mengecek apakah direktori sudah terbuat dengan filezilla

Ket: untuk mendownload file dapat dilakukan dengan klik kanan lalu download. Saya akan mendownload file ala.png

8. Mengecek apakah file ala.png sudah terdownload

Ket: Karena saya mendownload sebagai superuser maka hasil download akan disimpan ke file system ‘/’

9. Untuk melakukan anonymous ftp, harus mengedit terlebih dahulu file proftpd.conf di /etc/proftpd/proftpd.conf. Hapus tanda # pada baris anonymous berikut

10. Mencoba melakukan koneksi ke server dengan menggunakan anonymous ftp.

B. PERCOBAAN SAMBA

1. Pada server, install samba dan samba-common dengan cara #apt-get install samba samba-common

2. Pada client, install smbclient

3. Melakukan konfigurasi dan edit pada file /etc/samba/smb.conf

Ket: hilangkan tanda ‘#’ pada security = user agar dapat mengauthentikasi pengguna

4. Menambahkan folder yang akan dishare

Ket: folder yang akan saya share adalah untuksemua yang berada di /home/untuksemua

5. Membuat folder yang akan dishare

Ket: setelah dibuat direktorinya lalu mengubah hak akses ke publik

6. Menambahkan user ke group users agar dapat mengakses samba server

Ket: karena pada pengaturan di smb.conf yang merupakan valid users adalah yang tergabung dalam group users maka saya memasukkan user bernama nai ke group users dan mengatur password samba.

7. Dari client yang akan mengakses samba server lakukan hal berikut untuk mengakses samba

Ket: put untuk mengupload file ke samba server dan mkdir untuk membuat direktori.

8. Untuk mengakses dari windows, bisa dengan cara membuka explorer lalu ketikkan ip server \\10.252.108.130

KESIMPULAN

- Protokol Samba memungkinkan server Linux/UNIX untuk berkomunikasi dengan mesin client yang mengunakan OS Windows dalam satu jaringan.

- Fungsi FTP adalah Melakukan transfer file antara komputer yang terhubung melalui jaringan, termasuk internet. Dalam bahasa teknis, FTP dikenal sebagai protokol jaringan yang memungkinkan transfer file antara komputer yang tersambung pada TCP/IP yang berbasis jaringan. Hal ini mencangkup serangkaian peraturan dan prosedur untuk transfer data digital yang aman. FTP juga berfungsi untuk mempermudah dalam pembagian file-file., mempercepat secara tidak langsung atau implicyt menggunakan komputer remote, melindungi user dari berbagai file storage system antar host.

- Sedangakan FTP Server digunakan untuk menjalankan perangkat lunak yang digunakan untuk pertukaran file (File Exchange), yang selalu siap memberikan layanan FTP apabila mendapatkan request atau permintaan dari FTP Client. FTP Client adalah komputer yang meminta koneksi ke FTP Server untuk tujuan tukar menukar file (Upload dan Download File).

DAFTAR PERTANYAAN

Lakukan installasi dan konfigurasi NFS Server dan jelaskan perbedaan kegunaan samba, ftp, dan NFS!

- Instalasi dan Konfigurasi NFS

1. Install nfs-common dan nfs-kernel-server

2. Buat direktori untuk file sharingnya

3. Kemudian konfigurasi file NFSnya (/etc/exports) dengan menambahkan /home/alifiarizky29/Documents/fileserverku 10.252.108.0/8(rw,no_root_squash,no_subtree_check,async)

4. Restart nfs-kernel-server

5. Lakukan di pc client

Lalu mount direktori yang tadi sudah dibuat..
"mount -t nfs <IP Server>:<direktori sharing di Debian> <direktori sharing di Centos>"
Contoh:"mount -t nfs 10.252.108.194:/home/alifiarizky29/Documents/fileserverku /home/alifiarizky29/coba"

Samba

Samba adalah program yang dapat menjembatani kompleksitas berbagai platform system operasi Linux(UNIX) dengan mesin Windows yang dijalankan dalam suatu jaringan komputer. Samba merupakan aplikasi dari UNIX dan Linux, yang dikenal dengan SMB(Service Message Block) protocol. Protokol Samba memungkinkan server Linux/UNIX untuk berkomunikasi dengan mesin client yang mengunakan OS Windows dalam satu jaringan.

FTP

FTP adalah File Transfer Protocol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client

FTP server adalah suatu server yang menjalankan software yang berfungsi untuk memberikan layanan tukar menukar file dimana server tersebut selalu siap memberikan layanan FTP apabila mendapat permintaan (request) dari FTP client.

FTP client adalah computer yang merequest koneksi ke FTP server untuk tujuan tukar menukar file. Setelah terhubung dengan FTP server, maka client dapat men-download, meng-upload, merename, men-delete, dll sesuai dengan permission yang diberikan oleh FTP server.

NFS
NFS adalah salah satu layanan yang dapat memungkinkan suatu komputer melakukan proses mount direktori atau peralatan pada komputer lain.NFS memungkinkan seorang user pada komputer klien untuk mengakses file dalam sebuah jaringan, seperti halnya mengakses local storage. Hal ini dapat terjadi melalui proses exporting (Proses dimana NFS server menyediakan remote client dengan akses terhadap file di dalamnya) dan mounting. Tujuan NFS adalah untuk memungkinkan terjadinya pertukaran sistem berkas secara transparan antara mesin-mesin independen. Hubungan yang terjadi didasarkan pada hubungan client-server, menggunakan perangkat lunak NFS server dan NFS client yang berjalan di atas workstation.
